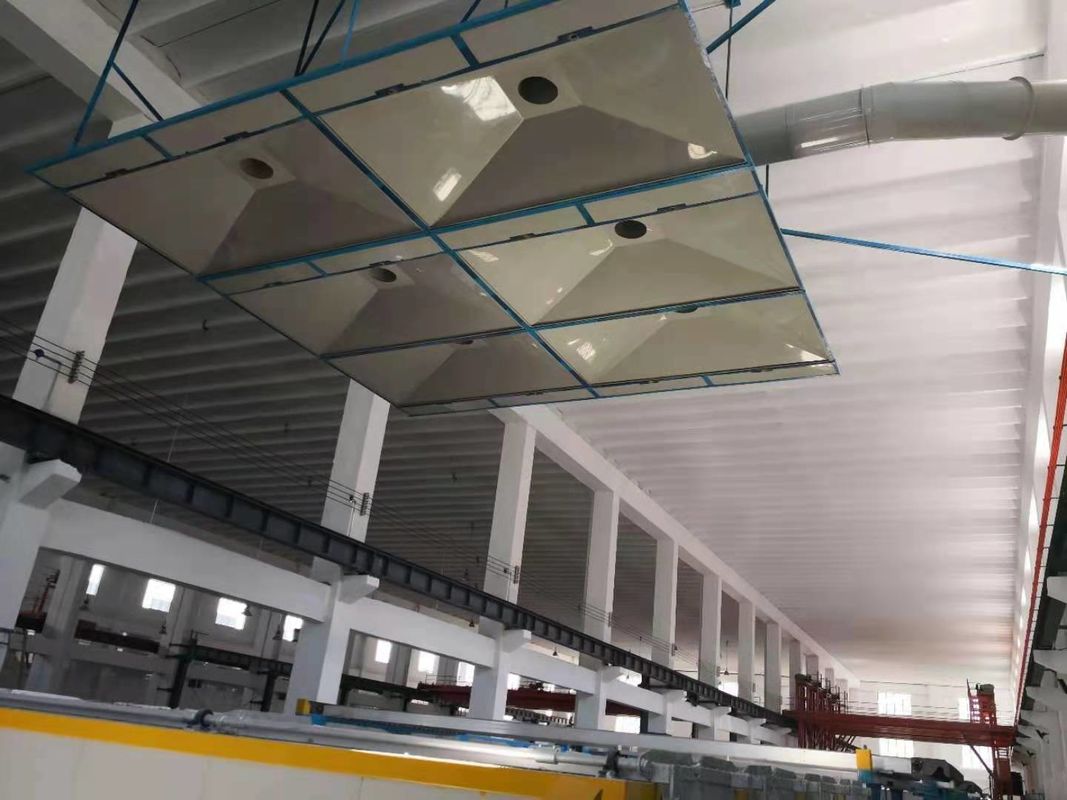

APL-850T Linia produkcyjna oksydacji poziomej 8000*szerokość*3600

APL-850T Linia produkcyjna oksydacji poziomej 8000*szerokość*3600

一. Opis produktu:

1- linia anodowania odnosi się do linii produkcyjnej lub systemu specjalnie zaprojektowanego do procesu anodowania.Anodowanie jest procesem elektrochemicznym stosowanym do tworzenia kontrolowanej warstwy tlenku na powierzchni metali, zazwyczaj aluminium lub jego stopów, w celu zwiększenia ich odporności na korozję, poprawy twardości powierzchni, zapewnienia wykończeń dekoracyjnych lub ułatwienia łączenia z innymi materiałami.

2Linie produkcyjne anodowania mogą pomieścić różne odmiany procesu anodowania.

3Linie produkcyjne anodowania mogą być wyposażone w systemy monitorowania procesu, które stale monitorują krytyczne parametry, takie jak poziom prądu, napięcia, temperatury i pH.Jeżeli jakiekolwiek parametry odbiegają od ustawionych limitów lub z góry określonych parametrów, włącza się alarmy lub powiadomienia w celu ostrzegania operatorów lub personelu konserwacyjnego.

二. Stan konstrukcji

1. Stopy: Aluminium 6061 do 6063 lub inne
2. Anodujący film myślowy:10 ~ 12 μmMikron
3. Średnia powierzchnia pokrycia: 350 m2/t (ton)
4. Maksymalna długość profilu aluminiowego:6500 mm
5. Współczynnik wytłaczania: 2,5 kg/m2
6. Godzina pracy/m: 300 d/m x 20 h/d = 600 h/m
7. System półek: dwa urządzenia/płytka
8. Działanie półek: ręczne
9. Wskaźnik zużycia sprzętu: 0.9
10. Zasilanie: 3fazowe 380v 50hz
11. Moc sterowania: AC220V 50Hz
12. Zaopatrzenie w wodę: 2 kg/cm2·G
13. Gorąca para: 6 kg/cm2·G
14. Powietrze sprężone: 6 kg/cm2·G

三Zbiornik przetwarzania

1. Odtłuszczanie [Kwas siarkowy wolny180±30 g/l] 1 zbiornik
2. Etykietki alkaliczne[FAlkaliczne 40-60 g/l,Al3+ 30-120 g/] 2 zbiorniki
3. Neutralizacja[Kwas siarkowy wolny180±20g/l] 1 zbiornik
4. Anodowanie [Kwas siarkowy wolny140-180 g/l,Al3+≤20 g/l]3 zbiorniki
5. Barwnik [siarczan brązowy 3-8 g/l,Kwas siarkowy wolny15-25 g/l, pH 0,8-1,2]1 Zbiornik
6. Średnia temperatury uszczelnienia [PH 5-6.5,Ion niklu00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 1 Zbiornik

四Proces obróbki:

1. Odtłuszczanie
   (1) 6 sztuk (stawki) / zbiornik x 1 zbiornik=6jig ((rack)
   (2) czas leczenia: 2-5 min
2. Etykietki alkaliczne
   (1) 6 sztuk (stawki) / zbiornik x 2 zbiorniki=12 jig(Rek)
   (2)leczenieczas: 3-15 minut.
3. Neutralizacja
   (1) 6 sztuk (stawki) / zbiornik x 1 zbiornik=6jig(Rek)
   (2)leczenieczas: 1-5 minut.
4. Anodowanie
   (1) 2 zbiorniki (zestaw) / zbiorniki x 3 zbiorniki = 6 zbiorników (zestaw)
   (2) Gęstość prądu: 130 A/m2
   (3) Czas przetwarzania: 26 min
   (4) Czas nieprzetwarzania: 7 min
   (5) Całkowity czas 26+7=33min

(6)Średnia warstwa anodowania: 0,36*1,3*26*0,77 = 9,4um

5. Kolor 1

1)Proces klorowania: sole mieszane

2) Ilość: 2 zbiorniki/zbiornik x 1 zbiorniki = 2 zbiorniki

3) Gęstość prądu: 70A

4) Czas przetwarzania: 2-8min

6. Uszczelnienie
1) Mentodę uszczelniającą: uszczelniającą w średniej lub normalnej temperaturze
2)Ilość:6 sztuk (stawki) / zbiornik x 1 zbiornik
3) Czas przetwarzania 10-15 min

五. Parametry projektowe i ustawienia

1Obszar obróbki anodowej:
1)Każdy zbiornik procesowy anodowania wymaga 33 minut, gdzie łączna ilość zbiorników/rok:- Nie.

(2 półki x 3 zbiorniki x 60 minut/h) ÷33 minuty x 600 godzin = 6545 półek)

2)Projekt 51,4m2^//gdzie każdy zbiornik ma 102,8 m2
3)Obszar obróbki/rok: 6545 jig ((rack) x 51,4m2 /jig = 336413m2

2. Masa obróbki anodowej:
Produkcja miesięczna: 336413 m2÷350 m2/T*0,9=865T¥850T

3.Zużycie energii:
1) Zbiornik anodyzujący:100m2/zbiornik* 130A/m2÷0,9=14444A/zbiornik

Sprostownik mocy: 15000A = 3 jednostki
2) Zbiornik chlorujący:100m2/zapór × 70A/m2÷0,9 = 7777A/zapór

Sprostownik kolorów: 8000A = 1 jednostka

六. Procesy Czat

Wymagania dotyczące UN

1) De = Odtłuszczanie

2) Rs = płukanie, HW Rs = płukanie gorącą wodą

4) AE = Etyki alkaliczne

5) Ne =Neutralizacja

6)An = Anodowanie

7) Cl = Kolorowanie

8) Sl = uszczelnienie

9)MU = Rozładunek materiału

10) Pc = Opakowanie
