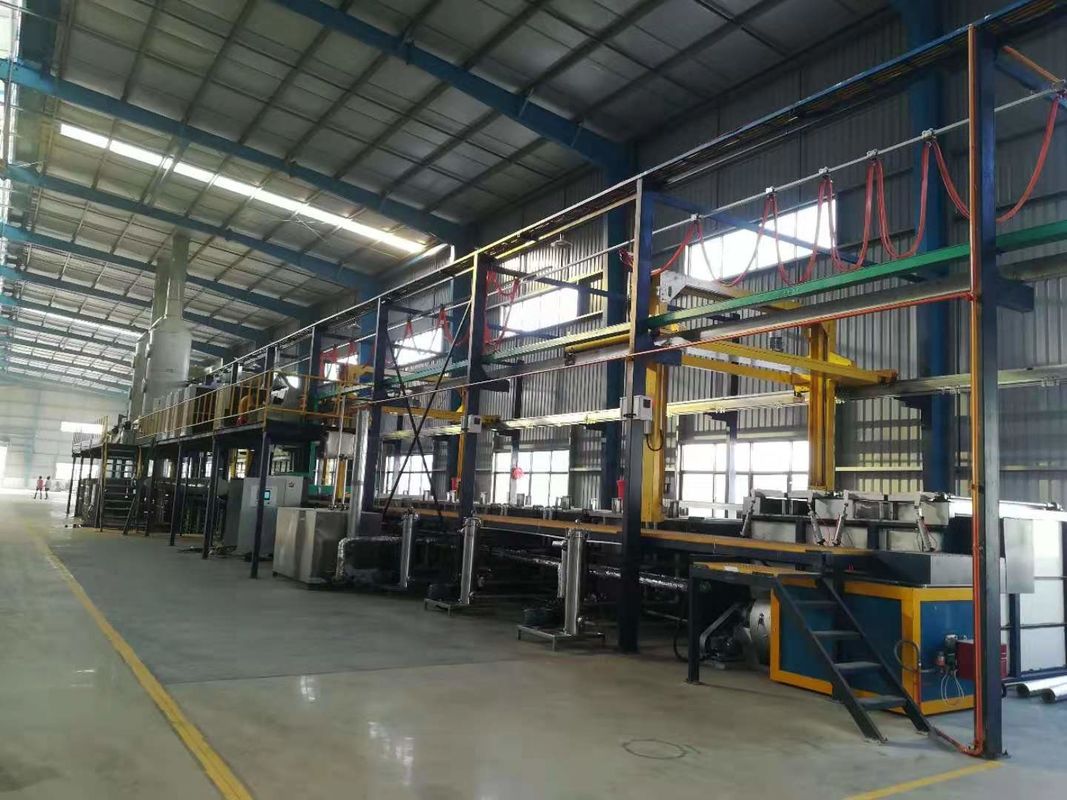

150 T/miesiąc Półautomatyczna linia produkcyjna oksydacji poziomej

150 T/miesiąc Półautomatyczna linia produkcyjna oksydacji poziomej

一.Opis produktu:

1Mini linia produkcyjna anodowania jest kompaktowym i wydajnym systemem przeznaczonym do operacji anodowania na małą skalę.

2Jest odpowiedni dla przedsiębiorstw lub osób fizycznych, które potrzebują opłacalnego rozwiązania do nakładania powłok ochronnych i dekoracyjnych na części metalowe.

3Linia produkcyjna jest wyposażona w system sterowania, który monitoruje i reguluje różne parametry, takie jak temperatura, prąd i czas przetwarzania.

二. Stan konstrukcji

- Nie.

三Zbiornik przetwarzania

四.Proces leczenia:

1. Odtłuszczanie
   (1) 6 sztuk (stawki) / zbiornik x 1 zbiornik=6jig ((rack)
   (2) czas leczenia: 2-5 min
2. Etykietki alkaliczne
   (1) 6 sztuk (stawki) / zbiornik x 2 zbiorniki=12 jig(Rek)
   (2)leczenieczas: 3-15 minut.
3. Neutralizacja
   (1) 6 sztuk (stawki) / zbiornik x 1 zbiornik=6jig(Rek)
   (2)leczenieczas: 1-5 minut.
4. Anodowanie
   (1) 2 zbiorniki/zbiornik x 1 zbiorniki = 2 zbiorniki
   (2) Gęstość prądu: 130 A/m2
   (3) Czas przetwarzania: 30 min
   (4) Czas nieprzetwarzania: 10 min
   (5) Całkowity czas 30+10=40min

(6)Średnia warstwa anodowania: 0,36*1,3*30*0,77 = 10,81um

5. Kolor 1

1)Proces klorowania: sole mieszane

2) Ilość: 2 zbiorniki/zbiornik x 1 zbiorniki = 2 zbiorniki

3) Gęstość prądu: 70A

4) Czas przetwarzania: 2-8min

6. Uszczelnienie
1) Mentodę uszczelniającą: uszczelniającą w średniej lub normalnej temperaturze
2)Ilość:6 sztuk (stawki) / zbiornik x 1 zbiornik
3) Czas przetwarzania 10-15 min

五. Parametry projektowe i ustawienia

1Obszar obróbki anodowej:
1)Każdy zbiornik procesowy anodowania wymaga 40min, gdzie całkowita stacja:- Nie.

(2 półki x 1 zbiornik x 60 minut/h) ÷40 minut x600 godzin =1800 jig(płyty)

2)Projekt 42,9m2^/Gdzie każdy zbiornik ma 85,8m2
3)Powierzchnia obróbki/rok: 1800 jig ((rack) x 42,9m2 /jig = 77220m2

2. Masa obróbki anodowej:
Produkcja miesięczna: 77220m2÷400m2/T*0,9=174T¥150T

3.Zużycie energii:
1) Zbiornik anodyzujący:100m2/zbiornik* 130A/m2÷0,9=14444A/zbiornik

Sprostownik mocy: 15000A = 1 jednostka
2) Zbiornik chlorujący:100m2/zapór × 70A/m2÷0,9 = 7777A/zapór

Sprostownik kolorów: 8000A = 1 jednostka

六. Procesy Czat

Wymagania dotyczące UN

1) De = Odtłuszczanie

2) Rs = płukanie, HW Rs = płukanie gorącą wodą

4) AE = Etyki alkaliczne

5) Ne =Neutralizacja

6)An = Anodowanie

7) Cl = Kolorowanie

8) Sl = uszczelnienie

9)MU = Rozładunek materiału

10) Pc = Opakowanie
