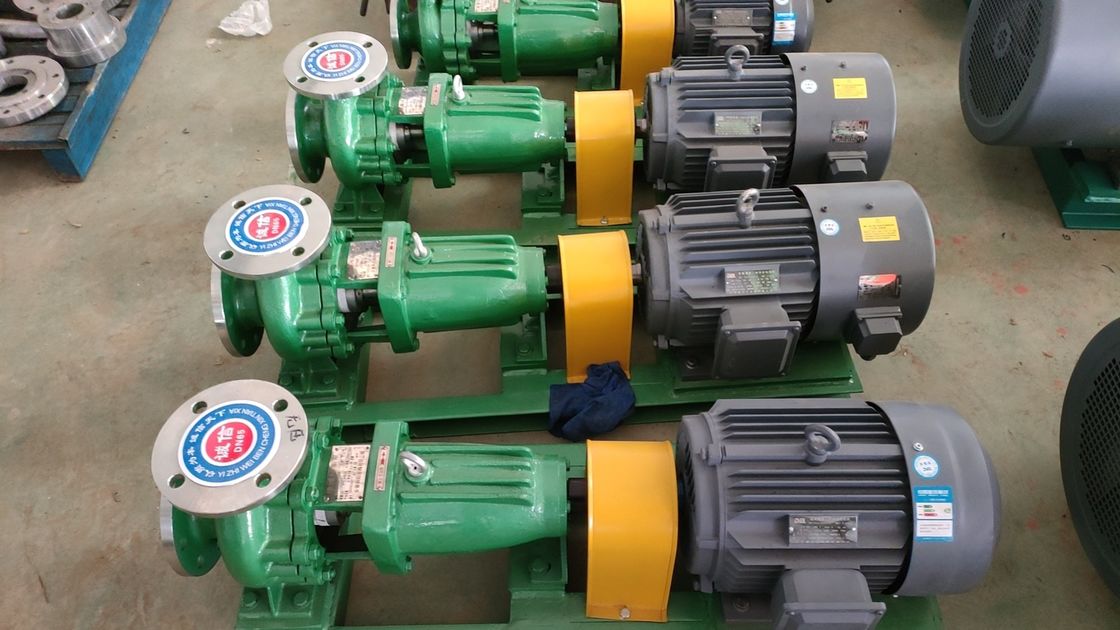

Seria pomp odśrodkowych IHF 3KW z korpusem pompy z fluoroplastu

Seria pomp odśrodkowych IHF

Celem produktu

Produkt ten jest szeroko stosowany w procesach obróbki i malowania w przemyśle motoryzacyjnym; transport elektrolitów w stopieniu metali nieżelaznych; przepływ wody chloru w procesie,oczyszczanie ścieków, i dodanie kwasu w projekcie wymiany jonowej membrany sody kaustycznej.

Temperatura pracy: -20^.C--100^.C.

Cechy projektowe

Pompa odśrodkowa IHF jest zaprojektowana zgodnie z międzynarodowymi standardami.i obrotowy i pokrywa pompy są przyciskane i formowane ze stopu fluoroplastycznego owiniętego w metalowe wkładki. Pieczęć wału przyjmuje zaawansowaną mechaniczną pieczęć zewnętrznej rurki falistej, a pierścień statyczny wykonany jest z 99,9% ceramiki tlenku aluminium.Pierścień dynamiczny jest wykonany z materiału napełniającego tetrafluorowego (lub innych materiałów specjalnie zaprojektowanych zgodnie ze szczególnymi warunkami pracy użytkownika), który charakteryzuje się dobrą odpornością na korozję, odpornością na zużycie i wydajnością uszczelniającą.

Struktura i materiały

Średnica wejścia pompy < 150 mm

1. obudowa nadwozia pompy HT200 F46

2Zestaw fluoro- plastyczny

3, pierścień uszczelniający Fluoro guma

4, pokrycie maszyny HT200 F46

5, gruczoł uszczelniający maszyny 1Cr18Ni9Ti

6Karbid krzemowy, stop twardy

7, łącznik łożyska HT200

8, węzeł pompy 45^#stali

Średnica wejścia pompy ≥ 150 mm

1, obudowa nadwozia pompy HT200 F46

2Zestaw fluoro- plastyczny

3, pierścień uszczelniający Fluoro guma

4, pokrycie maszyny HT200 F46

5, orzełka napędowa F46 wyściółka 45^#stali

6Karbid krzemowy, stop twardy

7, podszewka osobowa F46 45^#stali

8, węzeł pompy 45^#stali

Znaczenie modelu

Kod IH dla międzynarodowej standardowej serii pomp chemicznych

F Materiał składowy nadprądu to stop fluoroplastyczny

50 Średnica wejścia pompy wynosi 50 mm

32 Średnica wyjścia pompy wynosi 32 mm

160 Nominalna średnica obrotowa wynosi 160 mm

D Krótki kod struktury wsparcia

Częściowe części

Słupa wału jest oddzielona od wału, co ułatwia utrzymanie i zmniejsza koszty użytkowania.

Prężnik jest w pełni metalowy owinięty fluoroplastyczną strukturą, a części nie ulegają deformacji i działają stabilnie podczas pracy.

Korpus pompy przyjmuje wysokowytrzymałą strukturę fluoroplastyczną wyłożoną żeliwa, a plastikowy metalowy interfejs przyjmuje specjalną wzmocnioną strukturę, która jest ściśle połączona i bezpieczniejsza w użyciu.

Część przepływowa pokrywy pompy jest równomiernie wyłożona fluoroplastem, ma prostą konstrukcję i wygodną instalację.
