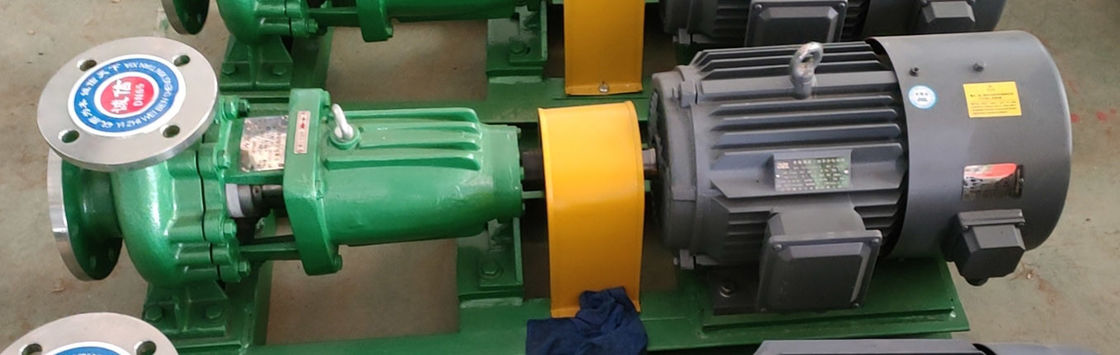

Pompa odśrodkowa IHF serii 7,5 kW Odporność na zużycie stopu fluoroplastycznego

Seria pomp odśrodkowych IHF

Przeznaczenie produktu

Produkt ten ma szerokie zastosowanie w procesach trawienia i malowania w produkcji samochodów;Transport elektrolitu w hutnictwie metali nieżelaznych;Przebieg procesu wody chlorowanej, oczyszczania ścieków i dodawania kwasu w projekcie sody kaustycznej z membraną jonowymienną.

Temperatura pracy: -20^.C-100^.C.

Funkcje projektowe

Pompa odśrodkowa IHF została zaprojektowana zgodnie z międzynarodowymi standardami.Korpus pompy wyłożony jest fluoroplastem w metalowej obudowie, a wirnik i pokrywa pompy są prasowane i formowane ze stopu fluoroplastiku owiniętego metalowymi wkładkami.W uszczelnieniu wału zastosowano zaawansowane zewnętrzne uszczelnienie mechaniczne z rury falistej, a pierścień statyczny wykonany jest w 99,9% z ceramiki z tlenku glinu.Pierścień dynamiczny wykonany jest z materiału wypełniającego tetrafluoro (lub innych materiałów specjalnie zaprojektowanych zgodnie ze specjalnymi warunkami pracy użytkownika), który charakteryzuje się dobrą odpornością na korozję, odpornością na zużycie i właściwościami uszczelniającymi.

Struktura i materiały

Średnica wlotu pompy <150 mm

1. korpus pompy HT200 okładzina F46

2, wirnik ze stopu fluoroplastycznego

3, pierścień uszczelniający Guma fluorowa

4, osłona pompy HT200 okładzina F46

5, dławik uszczelniający maszynę 1Cr18Ni9Ti

6, Uszczelnienie mechaniczne Węglik krzemu, twardy stop

7, Skrzynia łożyskowa HT200

8, wrzeciono pompy 45^#stal

Średnica wlotu pompy ≥150 mm

1, korpus pompy HT200 okładzina F46

2, wirnik ze stopu fluoroplastycznego

3, pierścień uszczelniający Guma fluorowa

4, osłona pompy HT200 okładzina F46

5, nakrętka wirnika F46, okładzina 45^#stal

6, Uszczelnienie mechaniczne Węglik krzemu, twardy stop

7, tuleja osi F46 podszewka 45^#stal

8, wrzeciono pompy 45^#stal

Znaczenie modelu

Kod IH dla międzynarodowej standardowej serii pomp chemicznych

F Materiał elementu nadprądowego to stop fluoroplastyczny

50 Średnica wlotu pompy wynosi 50 mm

32 Średnica wylotu pompy wynosi 32 mm

160 Średnica nominalna wirnika wynosi 160 mm

D Krótki kod konstrukcji wsporczej

Częściowe komponenty

Tuleja wału jest oddzielona od wału, co ułatwia konserwację i zmniejsza koszty użytkowania.

Wirnik jest w całości metalowy owinięty strukturą fluoroplastyczną, a części nie odkształcają się i działają stabilnie podczas pracy.

W korpusie pompy zastosowano konstrukcję z fluoroplastiku wyłożoną żeliwem o wysokiej wytrzymałości, a interfejs z tworzywa sztucznego i metalu przyjmuje specjalną wzmocnioną konstrukcję, która jest ściśle związana i bezpieczniejsza w użyciu.

Część przelewowa pokrywy pompy jest równomiernie wyłożona fluoroplastikiem, o prostej konstrukcji i wygodnym montażu.
